VVAudiolab
一切回歸到音樂本身

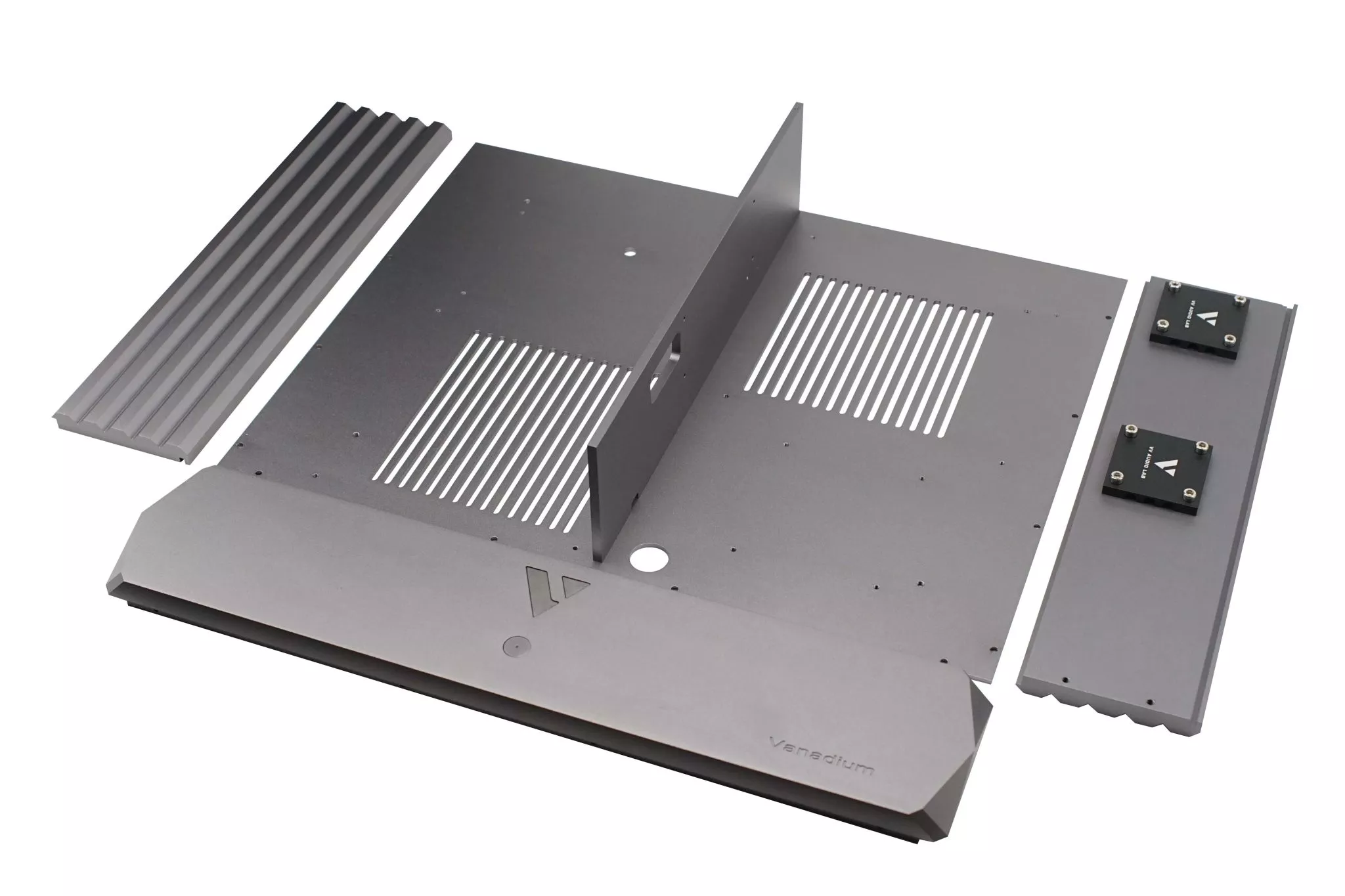

整機鋁板CNC切割，CNC加工的機箱包含屏蔽室
我們的MusicServer機箱，采用了高品質的鋁板材料，通過CNC精密切割與加工技術，制作出每一個細節。這種方法不僅提供了機箱的堅固性和耐用性，還確保了機箱內部的每一個組件都能在最佳條件下運行。機箱內部的屏蔽室設計，是為了最大限度地減少外部幹擾，確保電源能夠穩定地運行，同時也提升了整體的美觀性。
真正24P 多路線性電源
無論在模擬電路或數字電路設計上, 采用多路供電方案都能提升整體的訊噪比, 串擾等問題, 在一個復雜的線路裡, 每一部份的零件IC 等都需要不同的電壓去工作, 一般機器為了節省成本不可能采用多組不同供電和變壓器,所以都是通過穩壓芯片去調整不同的電壓來供給不同的部份, 但如果我們把不同電壓都獨立開來, 由源頭開始就把他們分開設計, 那整體的穩定度, 瞬態響應, 電壓浪涌, 訊噪比 ,恢復時間都能得到很大提升, 還有就是穩壓芯片的選擇, 一些平價的機器可能只會用MOSFET作為穩壓線路, 而MOSFET穩壓器在較高的輸出電流和大功率情況下會出現較大的輸出波動，並且受到負載變化影響較大。而LDO穩壓器通常具有較好的輸出穩定性和較低的輸出噪聲, 波紋低, 內阻極少, 但LDO穩壓器的成本通常較高，因為它們需要更複雜的電路設計和更高的元件品質配合使用, 一般只有精密儀器、射頻電路, 或高端音響等高要求的器材才會用上
我們在設計24P ATX 多路線性電源時，采用了12片由貿澤采購的原裝淩特高效率線性穩壓芯片LT3083。這些調整器被精心選定，以確保大電流承載、低內阻和快速的瞬態響應，同時維持極低的輸出紋波系數。其內置恒流反饋環路無需外部補償，提供非常寬的控制環路帶寬，確保了快速而精確的瞬態響應，滿負載時的壓差僅為310mV，展現出優異的穩壓性能。
整個設計過程考慮到了電源運行時的熱效率，采用大地平面設計，每個點都趨於零電位，減少了地彈效應，改善了電源的主要參數，如電流穩定性和電壓調節能力。而且，我們特別選擇了性能優越的原裝化工大容量電解電容和低ESR固態電容，確保了電源的靜態紋波約200μV，動態紋波≤9mV，以及瞬態響應時間在300μs以內。
這款電源的設計理念是確保高性能同時也兼顧外觀的美學，每一處細節都反映出我們對產品質量的不懈追求，為您的高端系統提供穩定、可靠的電力支持。
我們的電源板集成了微控制器以監控和管理電源運行，實現時序控制。每路供電獨立光耦隔離采樣，消除了線間串擾，確保了每路電源的獨立性和純凈性。大電流肖特基整流器用於高效率的電源轉換，低壓降和低溫升。此外，我們使用了原裝化工大容量電解電容進行一次濾波，並配合固態低ESR電容進行二次濾波，加上MLCC陶瓷電容和WIMA高頻濾波，這一切都是為了確保直流電源的純度。
PCB的布局簡潔合理。我們的定制O型變壓器具有最小的磁漏和高轉換效率，對低頻幹擾的抗性強，磁密高且內阻小，繞線分布均勻，散熱性能優異。
相較於普通的500W ATX開關電源，我們的定制線性ATX電源在性能上具有顯著優勢靜態紋波約200μV，動態紋波≤9mV，瞬態響應的電壓浪湧在±9mV以內，恢覆時間不超過300μs。這樣精確的控制保證了我們的電源在1kHz到25kHz範圍內的紋波抑制比率（PSRR）為85db到55db，噪聲水平保持在100μVRMS以下。我們的24P ATX多路線性電源不僅僅是對電源技術的一次革新，它代表了精密制造和電源工程的未來。
INTEL 24Mhz南橋時鐘系統

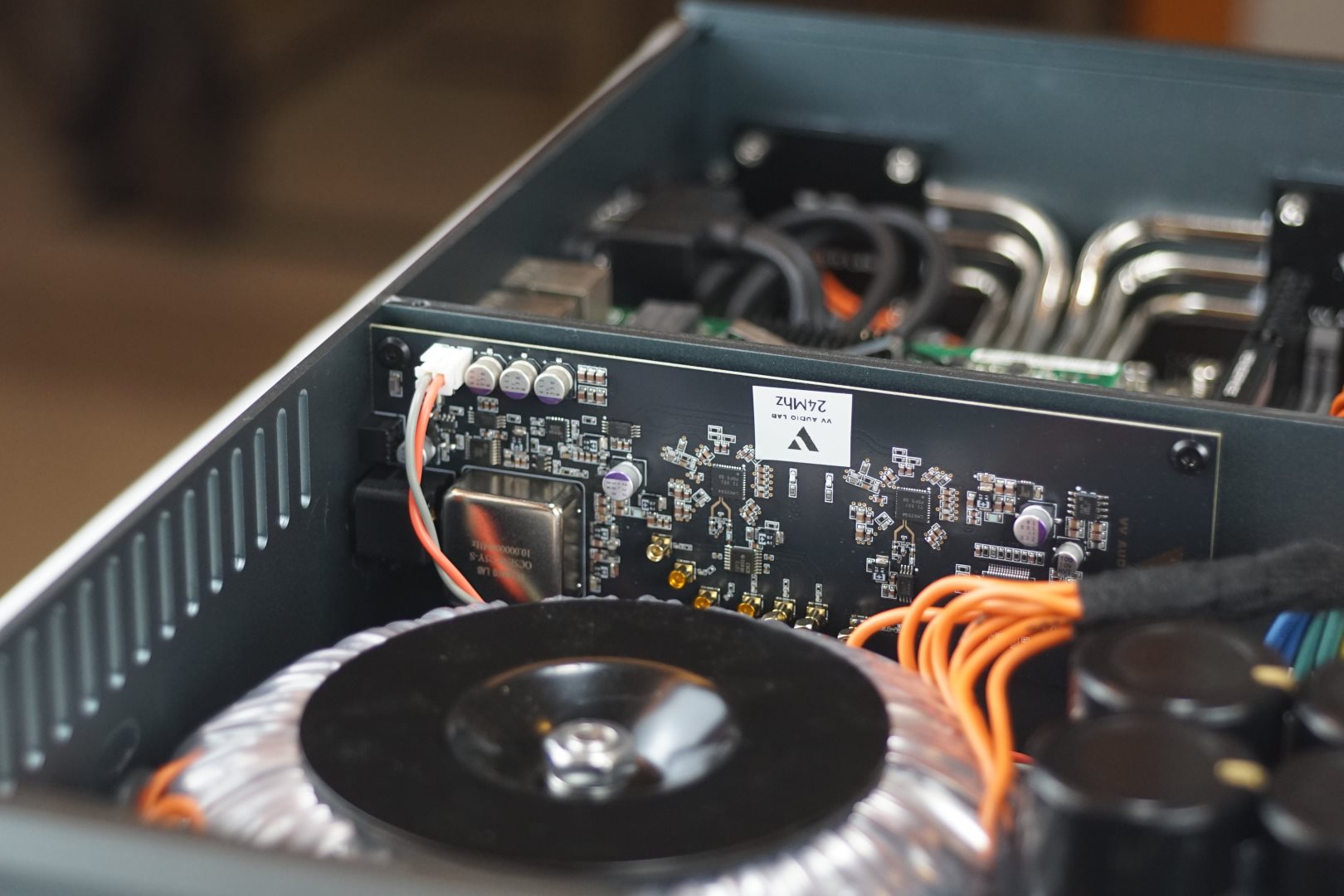

在我們的主板心臟中，INTEL 24MHz南橋時鐘系統是一個決定性的組成部分，它為整個系統提供了精準的時鐘信號。采用OCXO（Oven-Controlled Crystal Oscillator）作為主要的頻率基準，這個時鐘系統具有出色的溫度穩定性和低相位噪聲，頻率精度達到±0.2ppm，穩定性為±0.5ppm，在0°C至70°C的溫度範圍內保持一致性。
這個高穩定性的時鐘系統，通過精密的電子控制，保證了信號的純凈度和同步精度，使得系統在處理覆雜電源管理任務時，可以實現極低的延遲和高效率。時鐘系統的設計，不僅優化了電源管理協議的實施，還減少了系統內部的噪聲幹擾，這與我們電源的設計哲學——追求超低波紋和噪聲——不謀而合。
很多人認為數字訊號就是只有 1 同 0 , 那是大錯特錯的, 在數字世界裡面還有一樣東西叫jitter 抖動, 而且這個東西是直接影響了重播效果, 全世界的廠商那麼多年來就是不停的去優化這個 jitter , 簡單來說, 數字訊號的 jitter 越低, 聲音越自然, 也就沒有了數碼味, 而提升系統的時鐘訊號就能很有效的提升jitter , 時鐘晶振產生的振盪信號被用作數字電路中的時序參考。這個信號會定期地發送固定的振盪周期，將數位信號分為不同的時段，確保數位電路的各個部分能夠同步工作。數位電路中的各個元件，比如微處理器、記憶體、邏輯閘等，都需要以一致的時序進行操作。時鐘信號確保各個元件在同一時間執行操作，從而實現正確的數據傳輸和處理。而用低抖動的恆溫精振OCXO 來作為系統的時鐘參考源就能有效地提升整體的元件jitter 抖動參數, 因為數字播放系統不是一個實時系統, 它在處理訊號時也會出現掉包等問題, 在重新拾取訊號再反回後就會大大增加了訊號的jitter 值, 而在每個時鐘源都把它提升精度, 就能提高數字訊號傳輸質量
25Mhz 網卡時鐘系統
在我們Musicserver 架構中，25MHz 網卡時鐘系統是一個關鍵的精密組件。它采用了VV AudioLAB的高性能OCXO（Oven-Controlled Crystal Oscillator），這是一款具有極高穩定性和低相位噪聲的晶體振蕩器，頻率精度可達±0.2ppm，穩定性為±0.5ppm，確保了在廣泛的溫度範圍內（0°C至70°C）都能提供一致的輸出。
這款時鐘系統的加入，使得我們的電源能夠為網絡設備提供最穩定的時鐘信號，從而優化數據傳輸的準確性和網絡通信的可靠性。在設計時，我們考慮到時鐘信號的純凈度對於整個系統性能的影響，因此特別選擇了具有低短期穩定性偏差和極低噪聲特性的OCXO，其瞬態響應和溫度漂移指標均優於市場上常見的解決方案。
Vanadium 每件零件都是精雕細琢
Vanadium系列的每件零件都是精雕細琢的藝術品，而這款24P ATX多路線性電源便是這一系列中的瑰寶。從精確到±1%的電流基準微調，到滿負載時僅310mV的壓差，以及<1mV的負載調節，這款電源的精細程度無可匹敵。我們的設計團隊不遺余力，從大電流肖特基整流器的選擇，到原裝化工大容量電解電容和低ESR固態電容的匹配，每一個決策都是為了確保您的系統獲得最純凈的電源輸入。
我們對PCB的布局同樣一絲不茍，避免不必要的裝飾，而是專注於每個點的精確性，以減少地彈效應，並且改善電源的主要參數。配合O型變壓器在同類型中轉換效率最高的選擇，我們的電源的性能更是提升到了一個新的水平。
